HSG 系列基型液壓缸
來源:瀘州長江液壓件二廠有限公司     發布時間:2017-05-20 08:48:15

用途與特征:

HSG系列基型雙作用單桿活塞式液壓缸,是液壓系統中作往復直線運動的執行機構。具有結構簡單、工作可靠、裝拆方便、易于維修、可帶緩沖裝置及連接方式多樣等特點。它適用于工程機械、礦山機械、起重運輸機械、冶金機械及其它機械等。

型號說明:

注:

1、速比系指活塞有效面積與活塞桿腔有效面積之比。

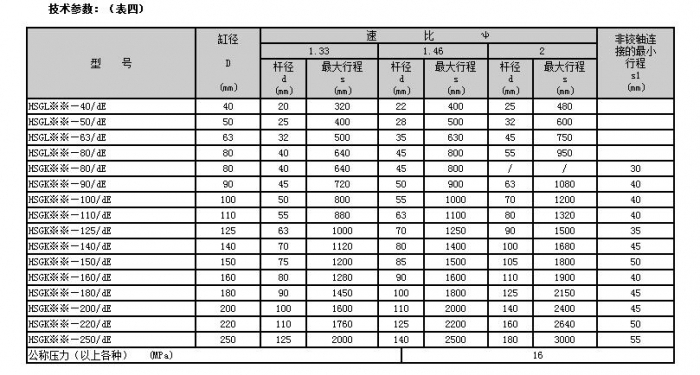

2、最大行程原則上是:

=1.33時, S=8D(缸徑)

=1.46時, S=10D(缸徑)

=2時, S=12D(缸徑)

3、用戶所需S大于表中規定最大行程時,不保活塞桿穩定,應通過雙方協商解決。

4、鉸軸連接的最小行程S1按表5、6、7、8選定。

5、可承接缸徑ф250至ф700油缸的設計制造,具體要求請與本廠技術部門聯系。

6、油液最高污染等級:按GB/T14039之19/16

外形安裝連接尺寸:

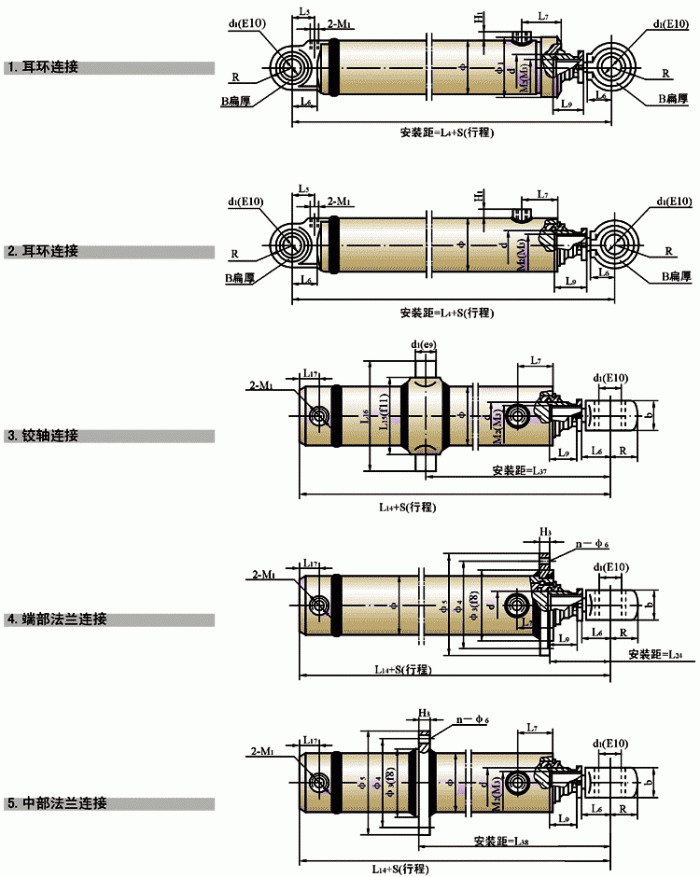

1.活塞桿端為外螺紋連接 :

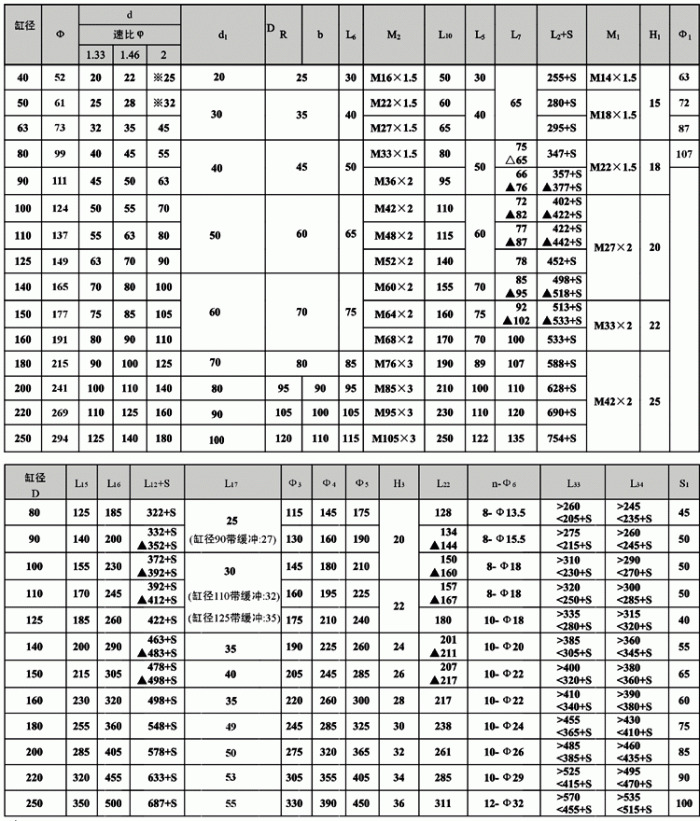

活塞桿端為外螺紋連接的安裝連接尺寸表(表五)

注:

1、帶▲者僅為速比=2時的連接尺寸。

2、帶※者速比為1.7。

3、帶△者僅為ф80缸卡鍵式尺寸。

4、鉸軸連接的行程不得小于表中最小行程S1值。

外形安裝連接尺寸:

2.活塞桿端為外螺紋桿頭耳環連接:

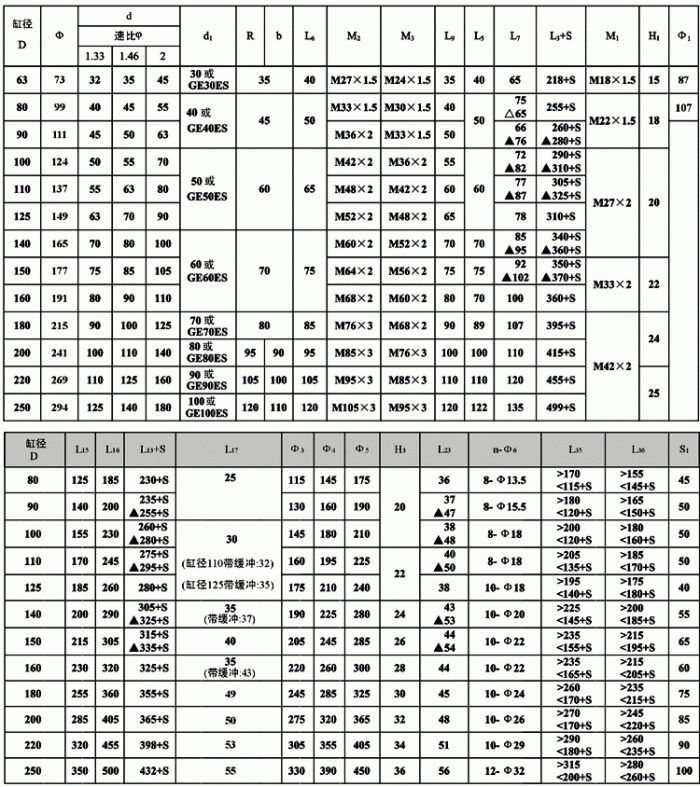

活塞桿端為外螺紋桿頭耳環連接的安裝連接尺寸表(表六)

注:

1、帶▲者僅為速比=2時的連接尺寸。

2、帶※者速比為1.7。

3、帶△者僅為ф80缸卡鍵式尺寸。

4、鉸軸連接的行程不得小于表中最小行程S1值。

外形安裝連接尺寸:

3.活塞桿端為內螺紋連接

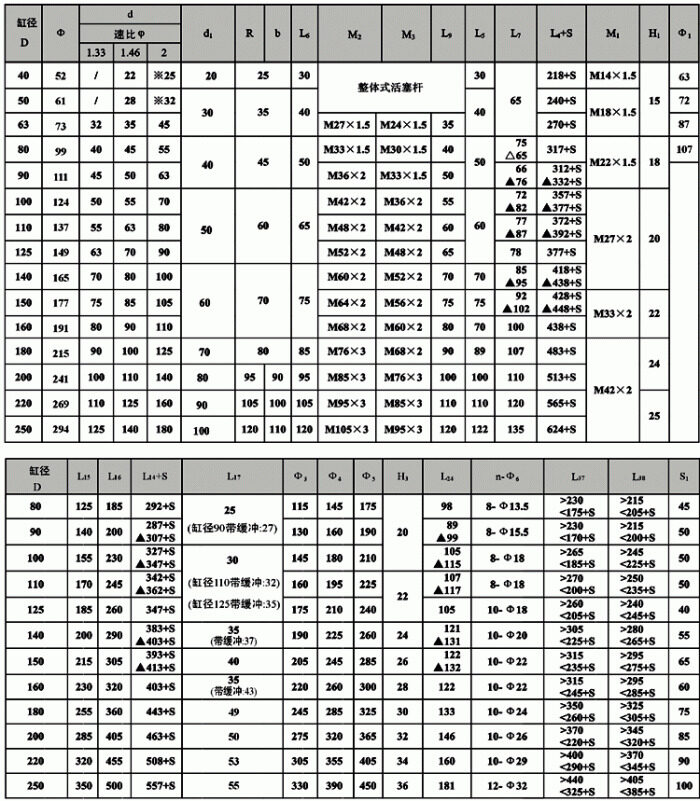

活塞桿端為內螺紋連接的安裝連接尺寸表(表七)

注:

1、M2用于速比=1.46和2; M3僅用于速比=1.33。

2、帶▲者僅為速比?=2時的連接尺寸。

3、帶△者僅為ф80缸卡鍵式尺寸。

4、鉸軸連接的行程不得小于表中最小行程S1值。

外形安裝連接尺寸:

4.活塞桿端為內螺紋桿頭耳環連接

活塞桿端為內螺紋桿頭耳環連接的安裝連接尺寸表(表八)

注:

1、M2用于速比=1.46和2; M3僅用于速比=1.33。

2、帶▲者僅為速比?=2時的連接尺寸。

3、帶※者速比為1.7。

4、帶△者僅為ф80缸卡鍵式尺寸。

5、鉸軸連接的行程不得小于表中最小行程S1值。

選型方法:

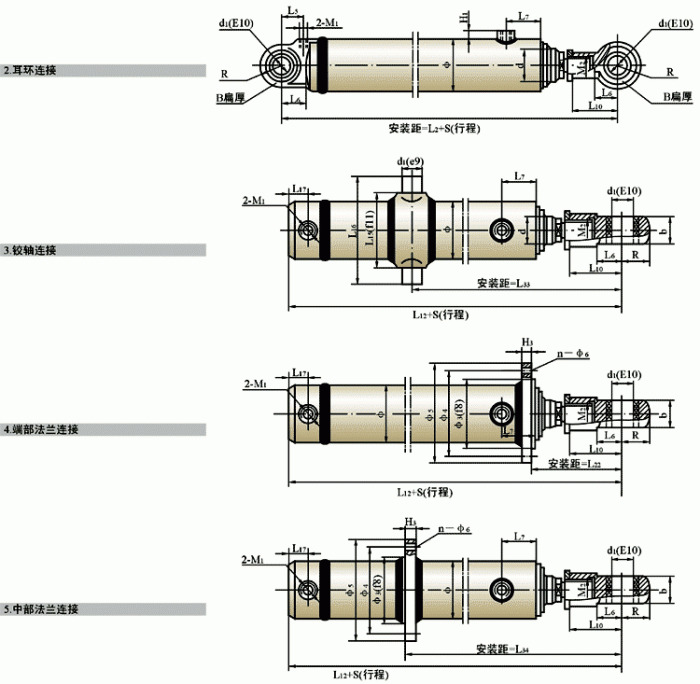

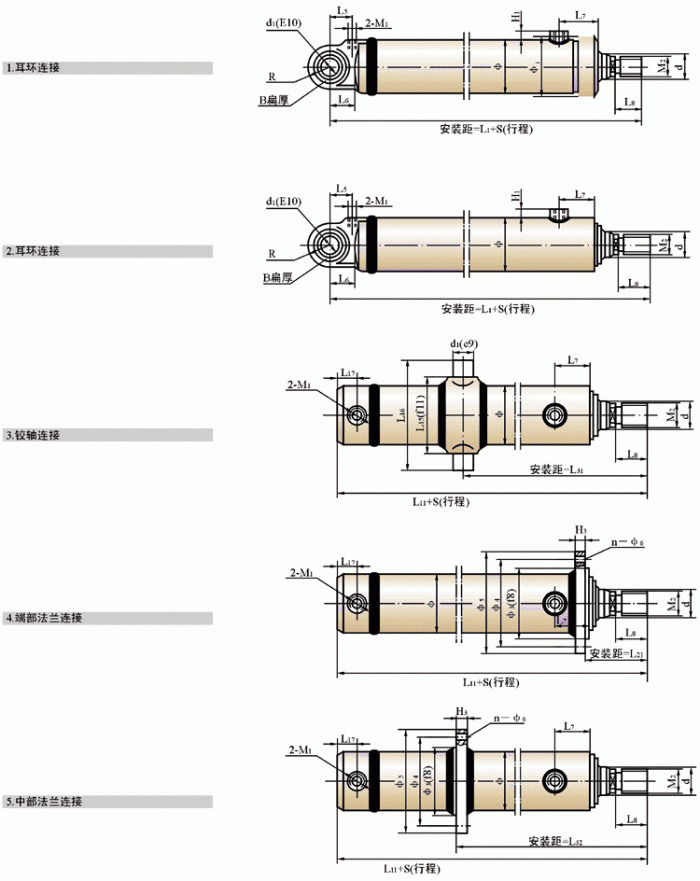

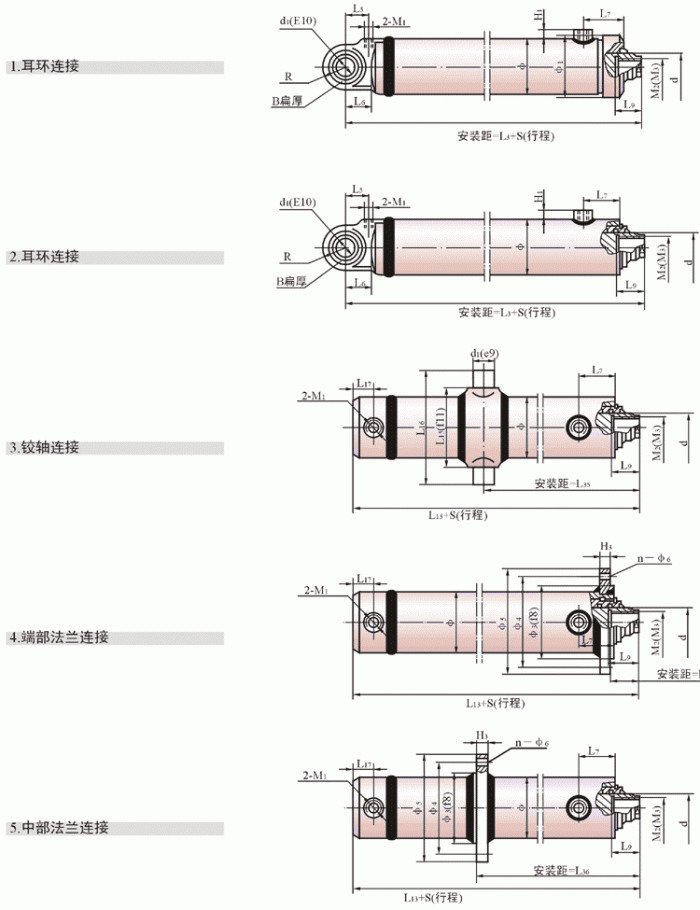

1.用戶根據需要,對照“型號說明”寫出連接方式編號(即“型號說明”中最后4位數字)。然后按活塞桿端的連接方式查閱圖一至圖四,確定需要的結構形式。按結構形式、缸徑、速比、行程查閱表5至表8,確定外形安裝連接尺寸。

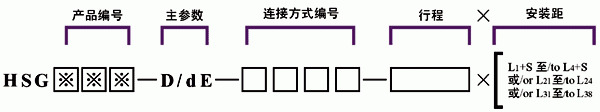

2.訂貨時寫出完整的型號及行程、安裝距:

注:用戶所需安裝距若與表5至表8中的L1+S至L4+S或L21至L24相同時,訂貨時可不寫出安裝距;不相同時則必須寫出安裝距。但所需安裝距只能大于或等于L1+S至L4+S或L21至L24。用戶所選L31至L38之尺寸,應在表5至表8中規定的范圍內。

舉例:某用戶需要的液壓缸:活塞用Y形圈密封,缸筒為鉸軸連接,活塞桿端為外螺紋桿頭耳環裝關節軸承,缸頭端帶緩沖,缸徑為φ150,桿徑為φ85,行程為1000,安裝距L33為800,其訂貨用的型號及行程、安裝距為:

3.選型核對:

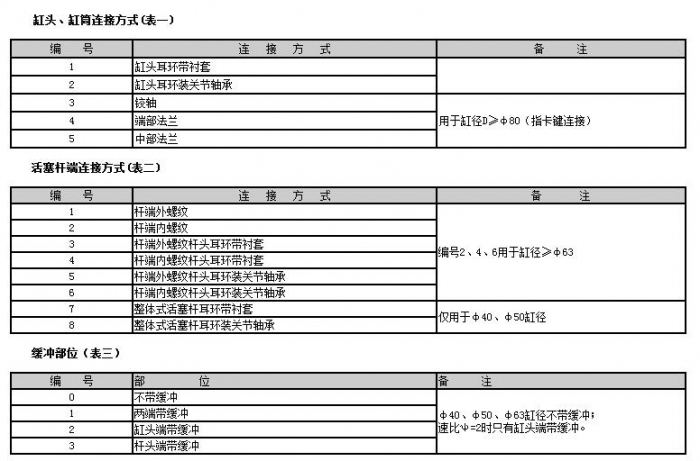

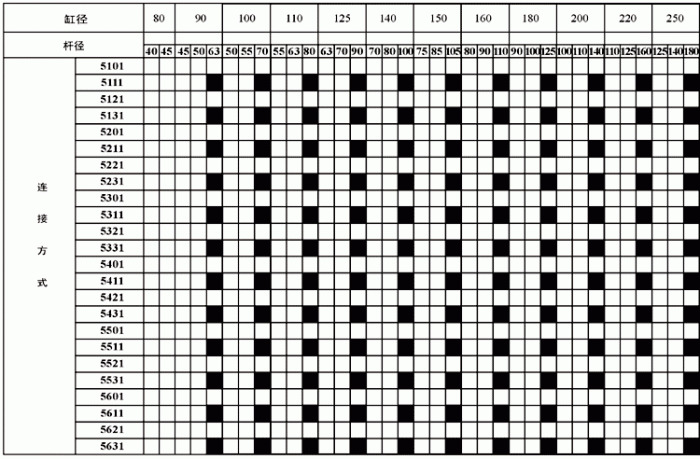

用戶選型完后,請將選用的主參數(缸徑、活塞桿徑)及連接方式編號與下表進行核對,以免選型差錯。

基形液壓缸:

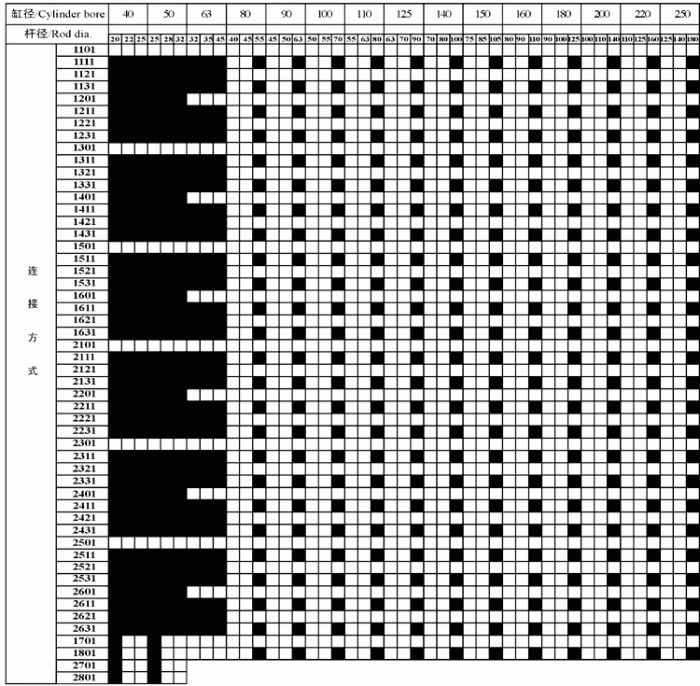

3748種連接方式及規格表

注:

1、表中帶■者因受結構限制不能訂貨;

2、其中缸徑80/桿徑55的缸蓋連接方式無卡鍵式;

3、不屬本表編號者及銷軸d1為單面支承者(參見右圖)

均為特殊液壓缸,訂貨時可與本廠技術部門聯系。


基形液壓缸:
