瀘州長江液壓件二廠有限公司

Luzhou Changjiang Hydraulic Parts Second Factory Co., Ltd

首頁 >  主要產品  >  液壓閥
WE10型濕式電磁換向閥
來源:瀘州長江液壓件二廠有限公司     發布時間:2017-05-26 09:37:39

通徑:NGl 0mm、壓力:31.5MPa、流量:1 0 0L/min

特點:

電磁鐵直接控制的滑閥式方向閥 一有5 3個標準型滑閥機能連接尺寸符合DIN24 340 一采用濕式交流或直流電磁鐵

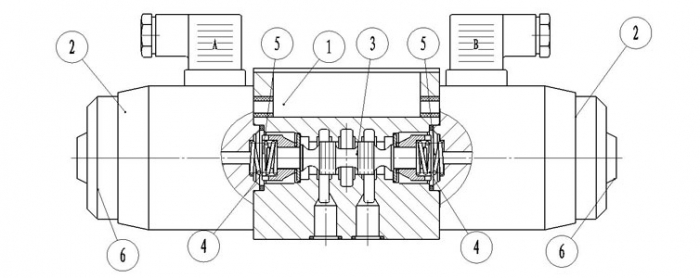

性能說明和剖面圖:

wE型換向閥系電磁鐵操縱的換向閥,用以控制液流的開啟、停止和方向。

該換向閥主要包括閥體(1)、一個或兩個電磁鐵(2)、控制閥芯(3)和一個或兩個復位彈簧(4)組成。

在未操縱狀態,閥芯(3)由復位彈簧(4)保持在中間或偏離位置(脈沖閥除外)。控制閥芯(3)的動作由濕式電磁鐵(2)實現。

電磁鐵(2)的力經推桿(5)作用在閥芯(3)上,將其由靜止位置推到工作位置上(終端位置),由此便選定了由P—A和B—T或者P—B和A—T的流動形式。

當電磁鐵斷電后,控制閥芯(3)靠復位彈簧(4)返回靜止位置上。供選的應急按鈕(6)可以在電磁鐵不供電時控制閥芯

(3)運動。

4wEl 0A(c、D)20/0A型閥是一種帶雙電磁鐵但無定位裝置的二位換向閥電磁鐵斷電時無確定的控制位置。

4wEl 0A(c、D)20/0F型(脈沖式閥除外)閥是有兩個帶定位的切換位置和雙電磁鐵的換向閥。閥芯的端點位置是固定的,可以避免電磁鐵連續通電。插裝節流孔如果因閥的工作需要,當閥換向時可能出現過大的流量,則需要在換向閥P口插裝節流孔。

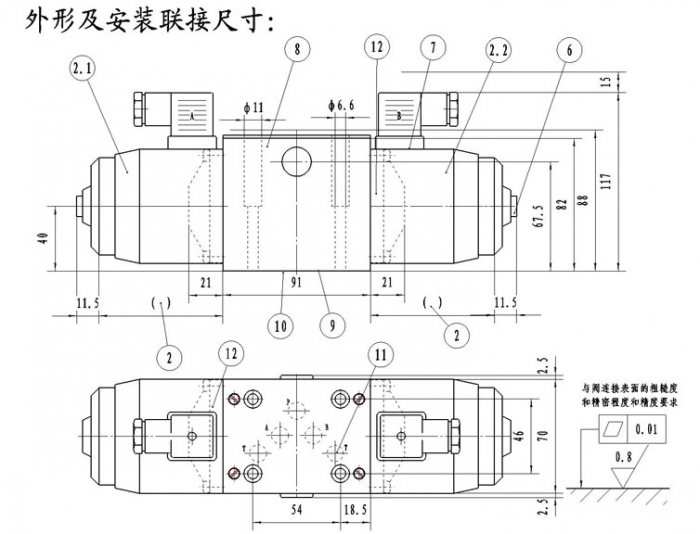

1.直流電磁鐵()94mm(無手動操縱裝置“N”)交流電磁鐵()75mm(無手動操縱裝置“N”)

2..1、電磁鐵a.灰色插頭3、電磁鐵b.黑色插頭 6、手動應急操縱裝置“N” 7、插頭8、標牌9、油口布置DIN24340A~底版1 0、O型圈12X2 11、除與ZDRl00型減壓閥連接外,如果連接底板已打孔,則必須使用附加T口 12、單個電磁鐵閥的蓋板。
